产品简介：

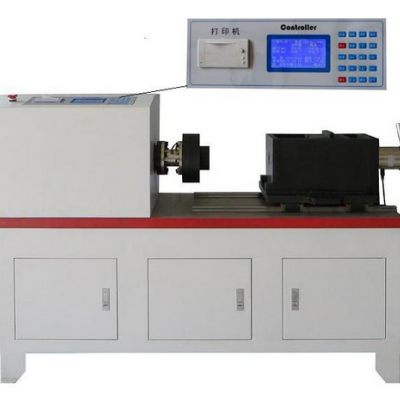

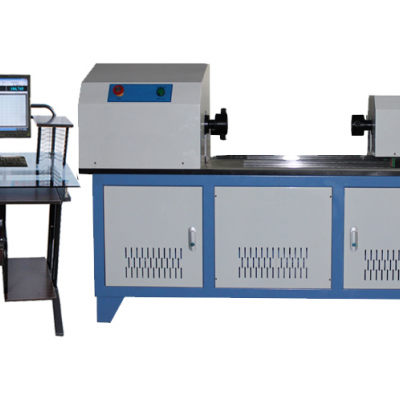

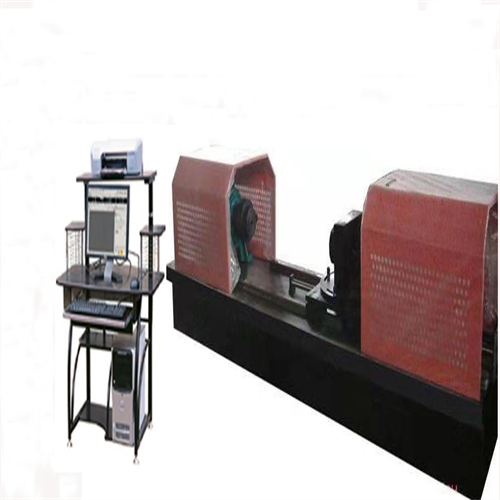

1、NDCW系列微机控制风电螺栓扭转试验机是由加载系统、传动系统、一诺精密测试试验系统、计算机控制系统及夹具等组成，适用于对螺栓、扭杆组件、联轴器、车桥、汽车半轴、传动轴、万向节、钢梁、钢柱等零部件、两种材料组合件等静态扭转力学的性能测试，可以测定扭矩、屈服扭矩、最大扭矩、扭转强度、扭转角度、扭矩-扭转角、扭矩-时间、扭转角-时间之间的关系等曲线。
2、微机控制风电螺栓扭转试验机采用卧式结构，计算机控制，全数字式数据采集控制系统，全数字交流伺服系统组成，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
3、Windows7中文操作平台，实现扭矩、扭转角度、扭转变形的多种控制，使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板、试验速度及各种控制参数，可实时显示基本试验结果，可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果，试验数据可以打印输出。
-
产品参数：
1、最大扭矩：10000N.m
2、扭矩测量范围：100-10000N.m
3、扭矩最小读数：0.1N.m
4、试验扭矩示值相对误差：优于±0.5%(正反两个方向)
5、试验扭矩重复性误差：优于0.5%(正反两个方向)
6、扭角测量范围：0-无限
7、扭矩分辨力：1/350000码，全程分辨率不变
8、试验空间：5500mm
9、扭转角测量范围：无限制
10、扭转角测量相对误差：±1.0%(正反两个方向)
11、扭转角最小读数值：0.01°
12、扭转速度：0.01-720°/min，无级调速，任意设定
13、扭转速度相对误差：设定值的±1.0%以内
14、电源电压：AC380V 50Hz
15、扭转方向：正转 反转
-
试验要求：
1、在室温～40℃范围内，相对湿度≤80%；
2、在稳固的基础或工作台上，水平度为0.2/1000mm；
3、在无震动及周围无腐蚀性介质的环境中；
4、电源电压的波动范围不应超过额定电压的±10%。
